Jan-Olof Dalenbäck / Profesör, Chalmers Teknoloji Üniversitesi

Peter Filipsson / Peter Filipsson

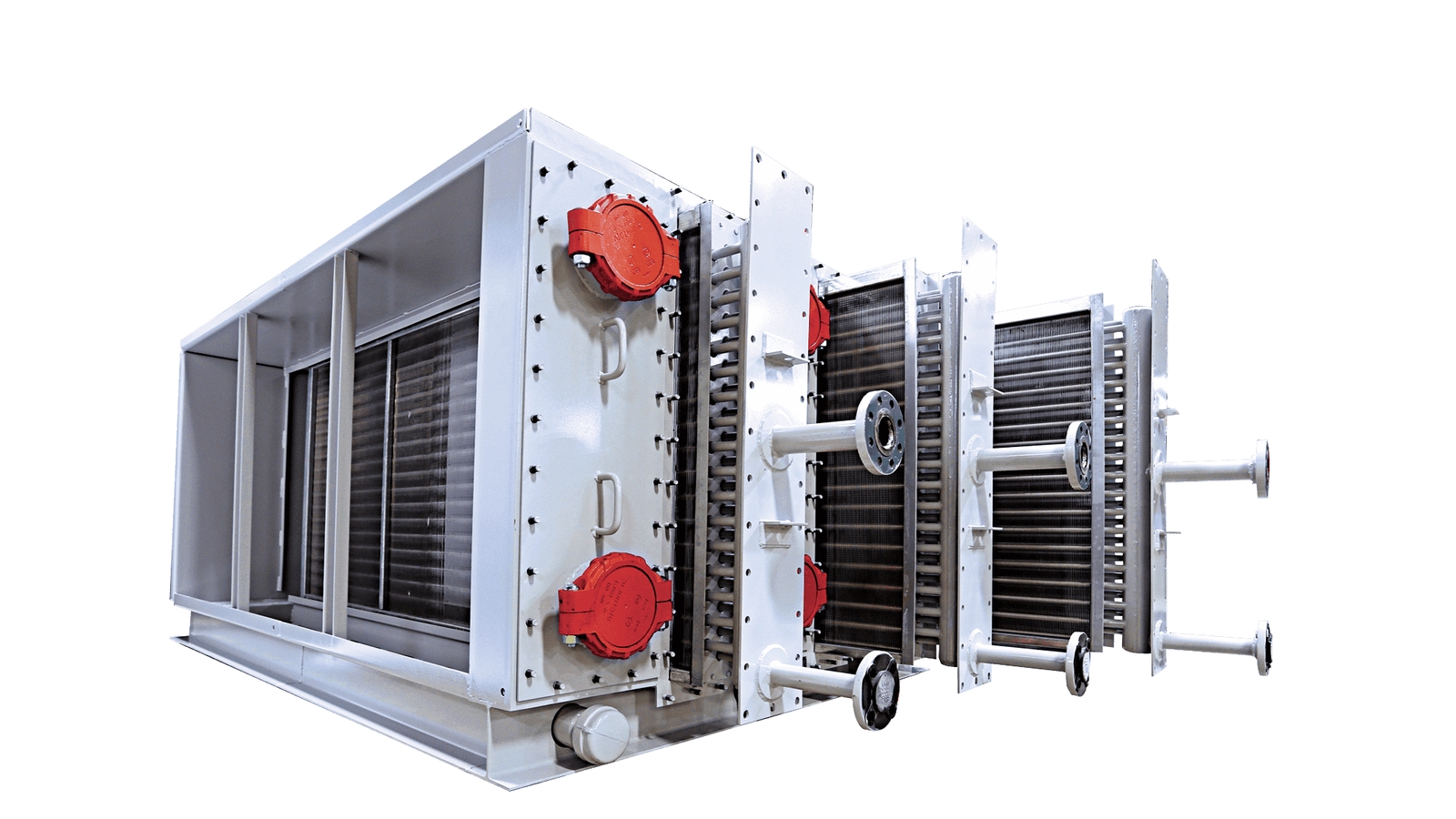

Dolaşımlı ısı geri kazanım sistemleri uzun yıllardır kullanılmaktadır ve genellikle hastaneler, alışveriş merkezleri ve ofis binaları gibi büyük binalarda tercih edilmektedir. Isı geri kazanımı, Şekil 1'de görüldüğü gibi, egzoz ve besleme hava akımlarındaki bobinlere bağlı bir sıvı devresine dayanmaktadır.

Dolaşımlı ısı geri kazanım sistemi, ayrı ayrı konumlandırılmış hava akımlarına olanak tanır. Bu, egzoz havasındaki kirleticilerin (örneğin partiküller veya gazlar) besleme havasına karışamayacağı anlamına gelir. Bir diğer avantaj ise, hava kanallarının birbirinden ayrı, örneğin farklı katlarda yerleştirilebilmesidir; bu da genellikle alan sınırlamalarının olduğu durumlarda değerlidir. Ayrıca, birden fazla egzoz hava sistemi tek bir besleme hava sistemine bağlanabilir. Sistem ayrıca, besleme havasına ısı eşanjörleri (bobinler) yerleştirmek yerine, besleme havasının ısıtılması veya soğutulması için sıvı devresinde tamamlayıcı ısı eşanjörlerinin kullanılmasına olanak tanır; bu da basınç düşüşlerini ve fan enerjisini artırır.

 Sistem tasarımı ve esnekliğinin dezavantajları da vardır. Egzoz ve besleme havası arasında tek aşamalı ısı alışverişi (plakalı ısı eşanjöründe olduğu gibi) yerine, egzoz havasından sıvıya ve sıvıdan besleme havasına olmak üzere iki aşamalı ısı alışverişi gerçekleşir. Bu, genel ısı transfer verimliliğini olumsuz etkiler. Sıvı devresine tamamlayıcı ısı eşanjörleri ekleme ve yerel bir ısı (veya soğuk) kaynağı kullanma olasılığı olumlu olabilir (örneğin ekonomik açıdan), ancak kontrolü daha karmaşık hale getirir ve genel ısı transfer verimliliğini azaltır. Sıvı akış hızı, sistemin çok önemli bir parametresidir. Daha iyi termal performans (daha yüksek ısı transfer verimliliği) için tasarım yapılması ve talep kontrollü havalandırmanın daha yaygın hale gelmesi nedeniyle önemi artmıştır. Sıvı akış hızı genellikle basınç düşüşü ölçülerek belirlenir ve değişken hızlı bir pompa ile kontrol edilir. Sıvının donmaya karşı korunması gerekir (örneğin glikol kullanılarak), bu da sıvının özelliklerini etkiler ve akış hızını belirlerken dikkate alınmalıdır.
