MURAT ÇALAPKULU

ESKA GENEL MÜDÜRÜ

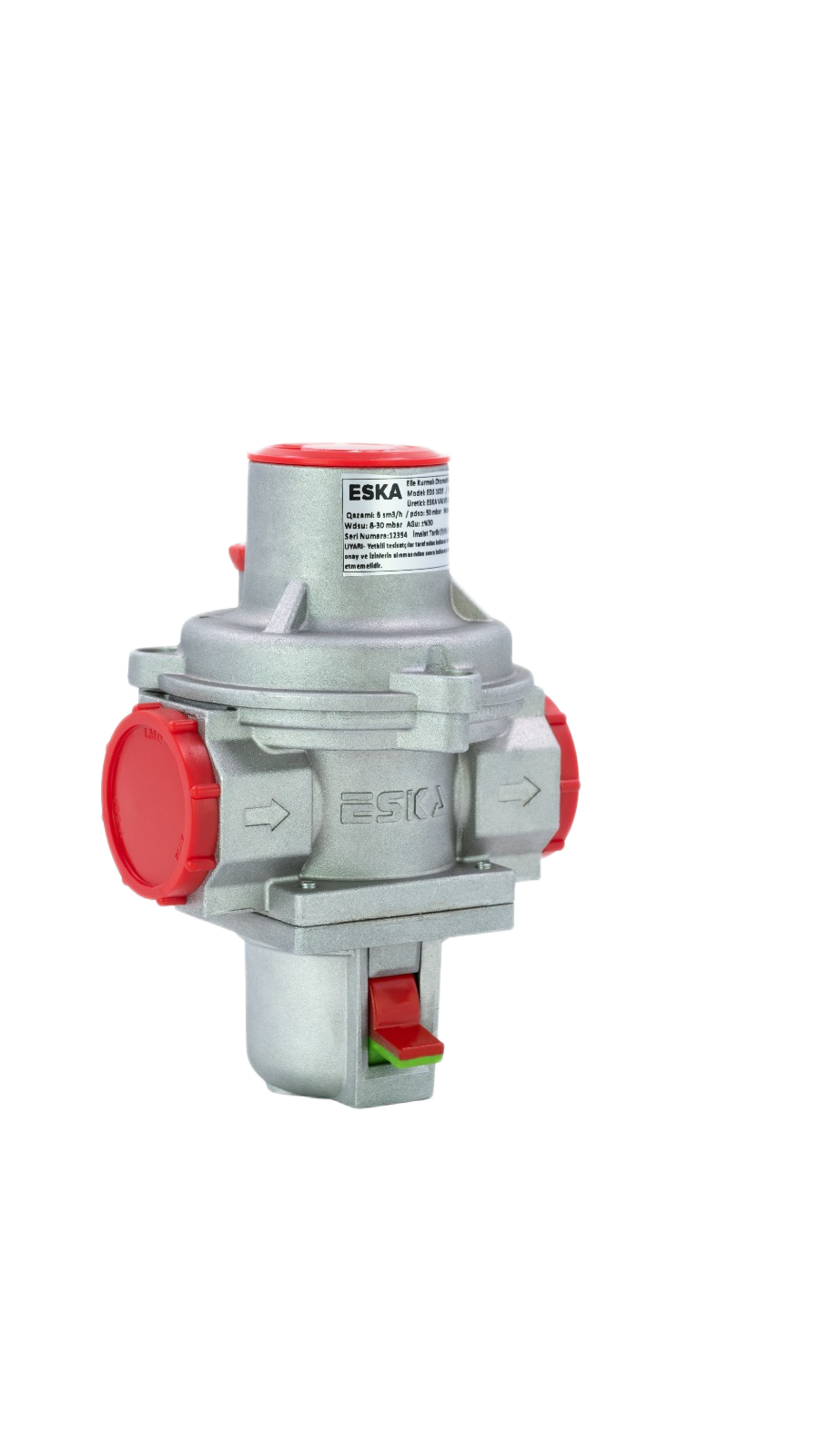

EDS serisi doğalgaz şalterimiz evsel ticari ve endüstriyel gaz tesisatlarında gaz sayaçlarının önündeki ya da arkasındaki gaz hattı üzerinde gaz dağıtım şirketi ve mevzuatın uygun gördüğü yerlerde kullanılabilirler. Doğalgaz, hava, LPG ve korozif olmayan gazlar için uygun olmak ile birlikte, bağlantı çapı DN15, DN20 ya da DN25 olabilir. Gaz hattındaki basınç artar ya da azalırsa tolerans dahilinde otomatik olarak gazı keser. Otomatik kapatma sistemi basınç esaslıdır ve kapatma sonrası kurulum güvenlik amacı ile el ile yapılır. 21 ve 300 mbar versiyonları tercihe bağlıdır. Kurulma hızlı ve 5 saniye altında gerçekleşir. Hatta düşey ya da yatay bağlanabilir. Ürüne opsiyonel olarak test nipeli eklenebilir.

ESKA Doğalgaz Şalteri ile hat hasarları vb sonrasında tekrar gazlama daha güvenli, hızlı ve düşük maliyetli, ayrıca doğalgaz şalteri sayesinde kesintisiz gaz arzı performansında artış, gaz tesisatı ve gaz cihazlarında daha yüksek koruma, patlama ve yangınlarda azalma, can ve mal güvenliğinde artış ve ihbar sayılarında azalma sağlanabilir.

Bina önündeki ya da bina içi gaz tesisatındaki basınç çeşitli sebepler ile tamamen kesilir veya aşırı düşer (polietilen ya da çelik boru hasarları, çeşitli istasyon-hat-malzeme sorunları, istasyon devre dışı kalmaları, elektrik kesintileri, izinsiz yapılan işlemler-ilaveler, v.b. nedenlerden dolayı cihazın hemen çıkışındaki ana boru komple kopar ise devreye girer ve kapatır) ya da aşırı artarsa (yabancı cisimler, cihaz sorunları vb den dolayı) ve bu basınçlardan her hangi biri şalterin çıkış tarafında oluşacak ve tarafımızdan önceden ayarlanmış kapatma basıncına toleransları dahilinde ulaşır ise şalter bu durumda güvenlik amacı ile hattaki gazı otomatik ve sızdırmaz şekilde tekrar el ile kuruluncaya kadar kapatır, aboneye giden gaz kesilir ve şalterin kurma kolunun kırmızı yüzü görünür hale gelir (Eğer ocak, kombi v.b. gaz yakan cihazlar açık ise söz konusu zaman hızla geçecek ve kapanma daha hızlı sağlanacaktır). Bu durumda abonenin gaz ile çalışan cihazları artık gaz tüketemez, varsa yanan ocakları ya da kombilere söner.

Kapanma sonrasında hat içindeki basınç normal seviyeye dönmedikçe şalter kurulamaz. Kapanma sonrasında aboneler gaz dağıtım şirketlerine gaz yok bilgisi verirler, gaz dağıtım şirketleri ilgili sorunu giderir ve kolon hattına gazı verirler. Bu durumda gaz kapalı pozisyonda bulunan şalterden öteye geçemez. Gaz dağıtım şirketinden gerekli iznin alınmasından sonra, abone ya da yetkili kişiler ocaklarını kapalı pozisyona getirir akabinde şalterin kurma kolunu yukarıda anlatıldığı şartlarda ve şekilde el ile çekerek cihazı kurarlar, böylece abonenin hattına doğalgazın hızlı ve güvenli şekilde verilmesi sağlanmış olunur. Bu işlem için gaz dağıtım şirketinin gerekli izinleri vermesi ve hat içinde uygun gaz basıncının olması gerekmektedir. Eğer abonenin ocağı yanmıyorsa şalter kapalı ya da açık olsa bile güvenlik için abone ocağını kapalı pozisyona getirmeli ve ortama dolabilecek gaz geçişine izin vermemelidir.

Doğalgaz şalterinin kurma kolu yeşil ise şalterden abone tarafına gaz geçişi vardır, kırmızı ise şalterden abone tarafına gaz geçişi yoktur. Hatta her şey normal iken abone tarafındaki ocağın bir ya da bir den fazla gözü açık kaldığında doğalgaz şalteri kapatma gerçekleştirmeyecektir. Bu gibi durumlar için aboneler harici önlemler almalıdır. Kurma kolunun el ile açık ( yeşil ) pozisyona getirilip kurulması ile doğalgaz şalteri içerisindeki orifis yüzeyi gaz geçişine açılır ve hattaki gazın abone tarafına geçişi başlar, ürün normal kullanımda bu pozisyonda içerisinden sürekli gaz geçecek şekilde çalışır, hattaki ürün kapatma yapması gereken basınçlara ulaştığında içerdiği mekanik tahrik sistemi hareketlenir, bu hareket ile ürünün kurma koluna bağlı mil ürünün orifis yüzeyine doğru hareket eder ve gazın abone tarafına geçiş yaptığı orifis yüzeyini mil üzerindeki conta vasıtası ile sızdırmaz bir şekilde kapatır, böylece hattaki gaz akışını kesip el ile tekrar kurulana kadar bu şekilde kapalı kalmaya devam eder (kurma kolu kapalı renk kırmızı ).

Doğalgaz şalteri gaz dağıtım şirketlerinin ve mevzuatların belirlediği abonelerin ve gaz dağıtım yetkililerinin rahatça ulaşabileceği yerlere (doğalgaz sayaçların önünde ya da arkasında), yetkililerce belirlendiği şekilde, dişli olarak ve ok yönünde bağlanmalı (Ok yönü abone tarafını göstermelidir) bağlanmasından sonra kurma kolu dışardan görülebilecek şekilde kalmalı, devreye alınmasından önce yetkililerin belirlediği testlerden geçirilmelidir. Doğalgaz şalteri atmosfer şartlarına direkt maruz kalmamalı böyle durumlarda koruma kutusu ile muhafaza edilmelidir.

Cihazın sayaç çıkışına bağlanması önerilir. Cihaz bağlantısında sonradan sökme ve bakım düşünülerek uygun rekorlar, contalar vb. kullanılmalı, sıvı conta kullanılmamalıdır. Cihazın sayaç önü kullanımlarında 12-15 cm’lik iki tarafında erkek dişli kısa flexler ile kullanımı tavsiye edilir. Kurulumdan önce hattın temizliği yapılmalıdır, ürün içine hattaki yabancı cisimler nüfus etmemelidir. Kurulumdan önce ürün, kutusu ve kılavuzu üzerinde yazan tüm bilgiler okunmalı ve uyulmalıdır ( Kutu ve kılavuz saklanmalıdır). Ürünü hatta monte ettikten sonra hattın kaçak testi yapılır ve akabinde ürünün kurma kolu üzerindeki plastik test aparatı çıkarılarak kurma kolunun kapalı pozisyona gelmesi sağlanır. Doğalgaz şalteri takıldığı hatta basınç yok ise kurulamaz.

Doğalgaz şalterinin kurulabilmesi için kurma kolunun kırmızı pozisyonda olması, takılı olduğu hatta doğalgazın bulunması, hat basıncının nominal seviyede olması, abone tarafında gazla çalışan ocak, kombi v.b. cihazların kapalı pozisyonda olması, gaz tüketimi ve/veya gaz tesisatında kaçak olmaması gerekir. Eğer bu şartlar için yapılan kontroller tamam ise şalterin kurma kolu el ile basitçe çekilerek 5 saniye beklenir ve bırakılır, eğer kol çekildiği pozisyonda kalmış ve kolun yeşil yüzünün görülebilmesi sağlanmış ise kurma gerçekleşmiştir. (Kurma sonrası gaz yakan cihazlar çalıştırılarak gaz geçişinin olduğu doğrulanmalıdır). Şalterin kurulması güvenlik amacı ile manuel ve el ile yapılmak zorundadır, başka bir yöntem ya da otomatik şekilde kurulum gerçekleşmez.

ÖNEMLİ ÖZELLİKLER

• TSEK Belgesi

• GAZMER Onayı

• Patent Koruması

• Aşırı Düşük Basınçta Otomatik Kapatma (Hat Hasarları V.B Sonrası Tekrar Gazlama Daha Güvenli, Hızlı ve Düşük Maliyetli, Patlama ve Yangınlarda Azalma, Abonelerin Can ve Nal Güvenliğinde Artış, Kesintisiz Gaz Arzına Destek, İhbar Sayısında Azalma)

• Aşırı Yüksek Basınçta Otomatik Kapatma (Gaz Tesisatı Ve Cihazlar Korunur, Abonelerin Can Ve Mal Güvenliğinde Artış, Kesintisiz Gaz Arzına Destek, İhbar Sayısında Azalma)

• Ürünün Kurulması Hızlı, Basit Ve Sadece El ile (Güvenlik Amacı ile)

• Ekstra Emniyet Diyaframı

• Dış Müdahaleler (Yetkisiz Kişilerin) İle Kapatılamaz

• Açık-Kapam Pozisyon Göstergeli

(Yeşil Açık, Kırmızı Kapalı)

• Gaz Dağıtım Şirketi İsterse Ürünü Kitleyebilir

(Gaz Geçişi Olmaması için)

• Tamamen Mekaniktir Elektronik Bileşen İçermez

• Düşük Basınç Kaybı (Verimli Yanma)

• Uzun Süreli Saha Denemeleri ve Yüksek Performans

• Eski Tesisatlarda Kullanıma Uygun

TEKNİK ÖZELLİKLER

Ürünlerin teknik özellik aşağıdaki gibidir. Ürünün nihai teknik bilgileri, ürün üzerindeki etikette belirtilmektedir. Ürün etiket ve kullanma kılavuzuna uygun kullanılmalıdır.

• Ürün Adı: Elle Kurmalı Otomatik Emniyet Kapatma Valfi ( Doğalgaz Şalteri )

• Kullanım Alanı: Evsel, ticari ve endüstriyel gaz tesisatlarında gaz sayaçlarının önündeki ya da arkasındaki gaz hattı üzerinde gaz dağıtım şirketi ve mevzuatın uygun gördüğü yerlerde (Gaz yakan cihazların içinde ya da gaz yakan cihazların bir donanımı olarak kullanılmamalıdırlar)

• Model No: EDS 1015 (DN15-1/2”), EDS 1020 (DN20- 3/4”), EDS 1025 (DN25-1”)

• Bağlantı: DN15, DN20 veya DN25 Dişi Dişli Bağlantı (istek üzerine rekorlu ve(veya test nipelli bağlantı )

• Uygun Olduğu Akışkanlar: Doğalgaz, Hava, LPG ve korozif olmayan gazlar (önceden filtrelendirilmiş)

• Maximum Giriş Basıncı (PS) ( Pmax) : PS0,5 (500 mbar)

• Çalışma Basınç Aralığı: 8-500 mbar

• Bağlantı Yönü : Düz Geçiş 180° (İnline)

• Kurulum (Kapatma Sonrası ve İlk Kurulum): EI ile (Güvenlik İçin)

• Kapatma Sistemi: Hat içi basınç değişimine bağlı otomatik

• Düşük Basınç Kapatma Ayar Basıncı: 21 mbar hat basıncı için 8-12 mbar, 300 mbar hat basıncı için 120- 180 mbar (istek üzerine bu basınçlar fabrikada değiştirilebilir)

• Yüksek Basınç Kapatma Ayar Basıncı: 21 mbar hat basıncı için 50-60 mbar, 300 mbar hat basıncı için 450- 500 mbar ( istek üzerine bu basınçlar fabrikada değiştirilebilir)

• Kapatma Basıncı Toleransı: AG10 4%10, AG20 +%20, AG30 -L%30, AG50 4%50

• 21 mbar Giriş Basıncında Basınç Kaybı; 6 m3/h debide 0,7 mbar, 5 m3/h'de 0,55 mbar, 4 m3/h de 0,45 mbar, 3,5m3/h de 0,35 mbar, 3 m3/h debi 0,25 mbar, 2,5 m3/h de 0,20 mbar, 2 m3/h de 0,15 mbar, 1,6 m3/h de 0,10 mbar, 1 m3/h'de 0,05 mbar

• 300 mbar Giriş Basıncında Basınç Kaybı; 6 m3/h debide 0,8 mbar, 5 m3/h'de 0,60 mbar, 4m3/h de 0,50 mbar, 3,5 m3/h'de 0,45 mbar, 3 m3/h debi 0,35 mbar, 2,5 m3/h de 0,30 mbar, 2m3/h'de 0,25 mbar, 1,6 m3/h'de 0,20 mbar, 1 m3/h'de 0,15 mbar

• Maximum Kapasite Aralığı : 20-40 m3/h

• Kurulma Hızı: 5 saniyenin altında

• Çalışma Sıcaklık Aralığı: -10 °C ;50 °C ,-20 °C ;60 °C

• Bağlantı Tipi :Yatay yada düşey (Düşey montaj önerilir)

• Malzemeler: Gövde ve kapak alüminyum döküm alaşımı, sızdırmazlık malzemeleri NBR

• Cihaz TSEK 625 kriterine uygun olarak üretilmiştir.

• Opsiyonel test nipeli

• Cihazda kapasite sınırlama sistemi yoktur ve hatta regülatör gibi davranmaz.
