6.1- Bina dışı baca sistemi:
6.1.1. Üflemeli brülörlü sistemler:
6.2- Bina içi baca sistemi:
6.2.1. Üflemeli brülörlü sistemler (Şaft içi uygulama detayı):
6.1.2. Kaskad cihaz uygulamaları:

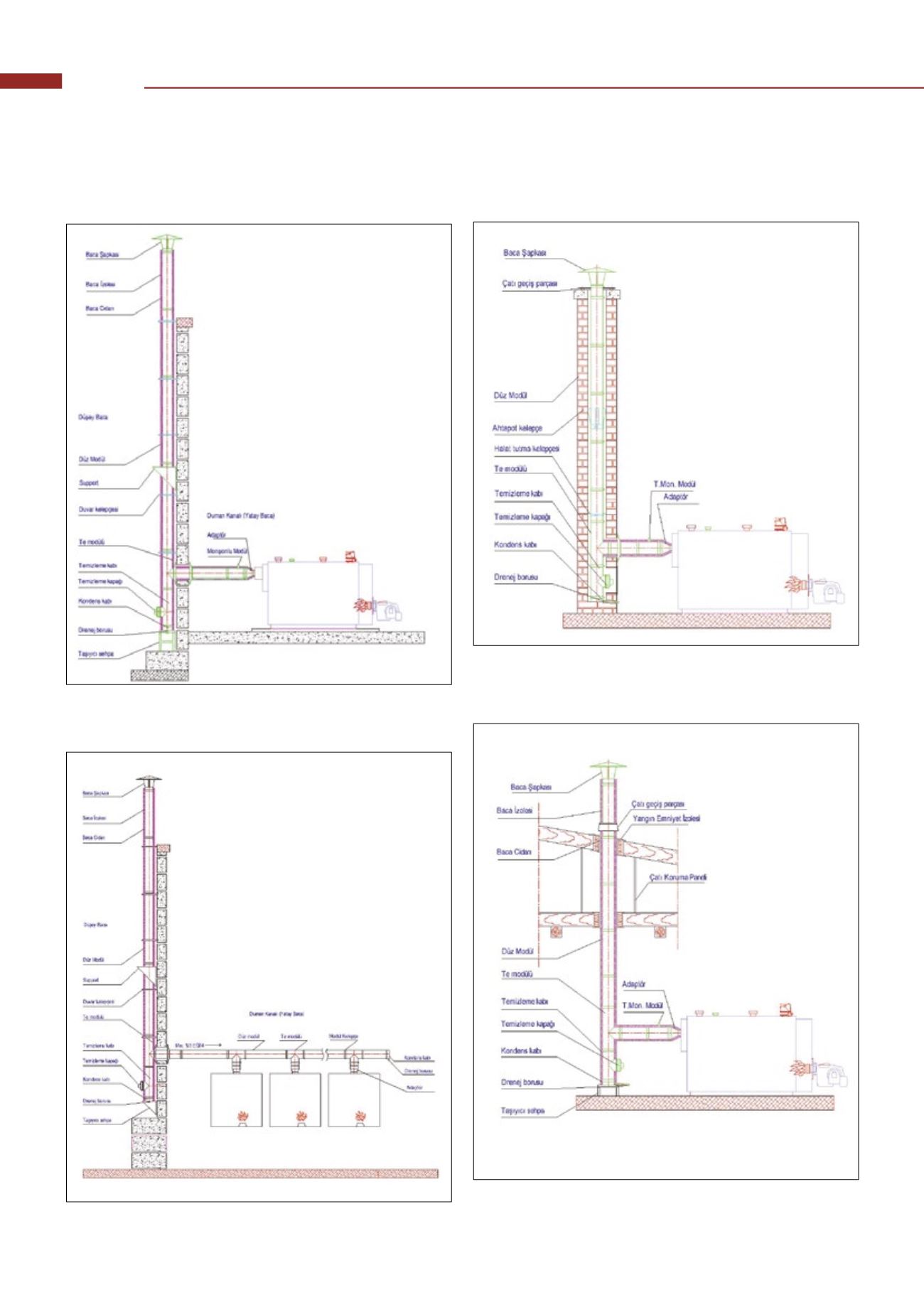

Şekil 1.
Bina dışı üflemeli brülörlü baca sistemi uygulama detayı
Şekil 3.
Bina içi üflemeli brülörlü baca sistemi uygulama detayı
Şekil 4-
Bina içi üflemeli brülörlü baca sistemi (yanıcı malzeme) uygulama
detayı
Şekil 2.
Bina dışı kaskad baca sistemi uygulama detayı
6.2.2.Üflemeli brülörlü sistemler (Yanıcı malzeme uygulama
detayı):
