6.2.3- Kaskad cihaz uygulamaları:
Bina içi kaskad uygulamalarında kaskad cihazlardan çıkış yatay
hattın tamamı tek cidar olarak yapılır. Şaft içi uygulamalarda düşey
baca hattı tek cidar yapılmalıdır. 200 kW üzeri ısıl kapasitelerde
nötralizasyon kabı uygulaması yapılmalıdır. Uygulama detay aşa-
ğıda görülmektedir.
7. HERMETİK CİHAZLAR
09 Ocak 2017 tarihinde yayınlanan TS 7363 Doğal gaz - Bina iç
tesisatı projelendirme ve uygulama kuralları standardında herme-
tik bacaların atış şekilleri aşağıdaki gibi tanımlanmıştır.

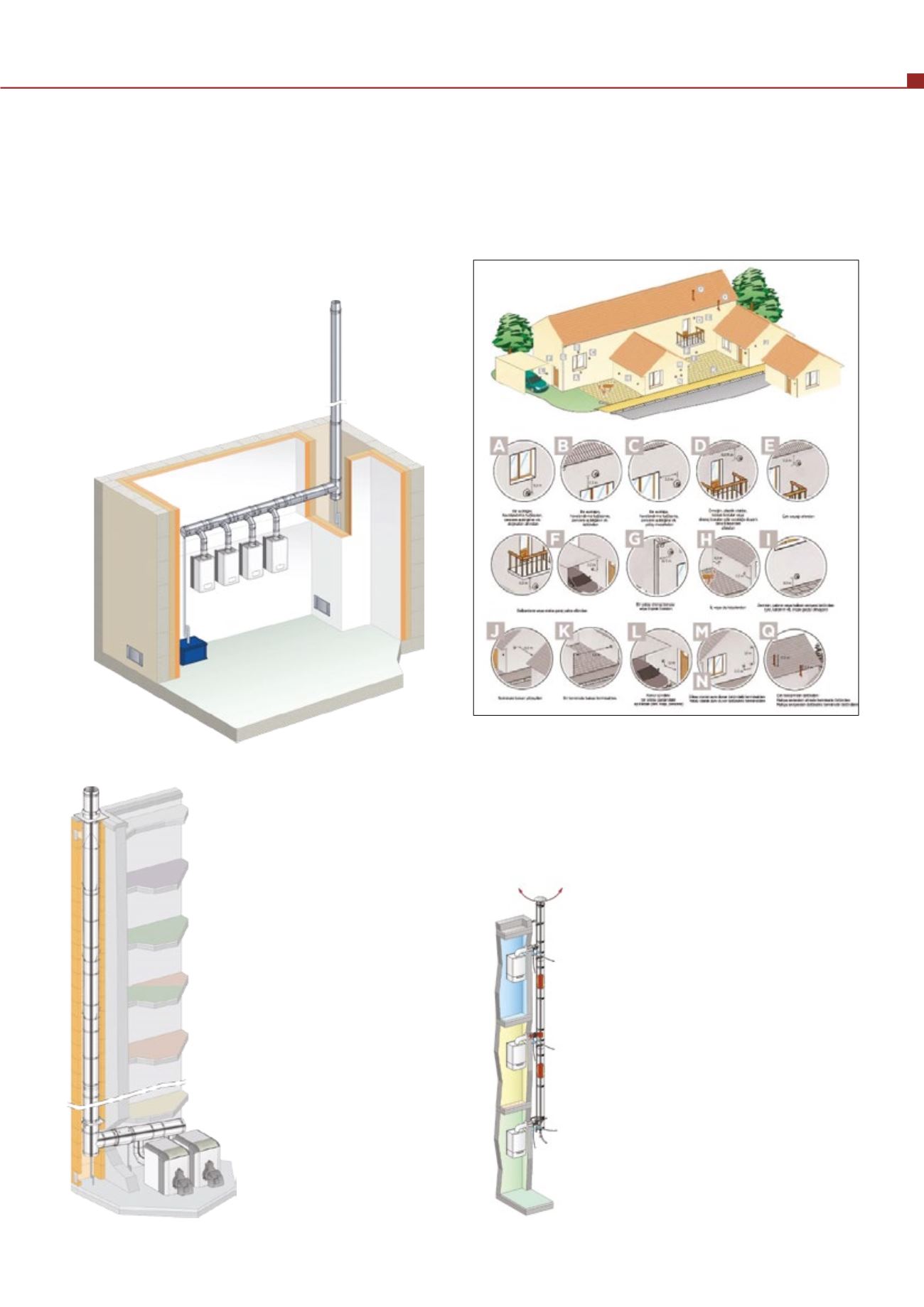

Şekil 5.
Kaskad uygulama detayı (Bina içi-şaft içi)
Şekil 7-
Hermetik cihazların atış şekilleri
Şekil 6.
Yoğuşmalı Kazan uygulama
detayı (Bina içi-şaft içi)
Şekil 8-
Hava Atık Gaz Sistemi Bina dışı uygulama
detayı
İlgili standartta atışlara ait mesafeler tablo halinde tanımlan-
mıştır. Bu kritelere dikkat edilmesi durumunda pek çok hermetik
baca uygulamasının sıkıntılı bir sürece gireceği beklenmektedir.
Yeni binalarda bu tarz baca sorunların bina içi çözümlemesi bina-
nın proje aşamasında değerlendirilmesi ile mümkündür. Bu neden-
le en uygun çözüm olarak Hava Atık Gaz Sistemleri değerlendiri-
lebilir.
